產品詳情

一、   用途

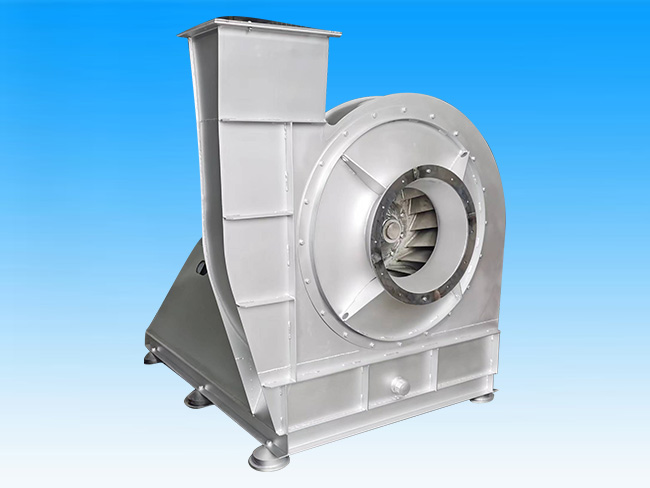

4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其他不自燃的、對人體無無害的、對銅材無腐蝕性的氣體。B4-72型 風機可作為易燃揮發性氣體的通風換氣用。氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3。氣體溫度不得超過80℃。

B4-72型風機的性能與選用件及地基尺寸與4-72型一致，可按其樣本選擇。該風機結構基本與4-72型相同，NO2.8～6A采用B35型帶法蘭盤與底腳的電動機, NO6～12C、D電動機選用該表中與Y系列對應的YB系列，安裝型式為B3。

F4-72型風機采用不銹鋼材質用于輸送腐蝕性氣體，其性能與地基尺寸同于4-72型。

二、型式

從電動機一側正視，葉輪順時針旋轉，稱為右旋轉風機，以“右”時表示；葉輪逆時針旋轉，稱為左旋風機，以“左”表示。

風機的出口位置，以機殼的出風口角度表示。4-72型風機NO2.8～6出廠時均做成1種型式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明。NO2.8出風口位置調整范圍0°～225°，間隔是45°，NO3.2～6出風口位置調整范圍0°～225°,間隔是22.5°, NO8～12出風口位置調整范圍0°～225°,間隔是45°, NO16、20出風口位置制成固定的三種：0°，90°，180°，不能調整，訂貨時需注明。

風機的傳動方式有A、B、C、D四種。

4-72型風機中，NO2.8-6采用A式傳動, NO8～12采用C、D式傳動，NO16～20采用B式傳動。

三、結構特點

4-72型風機中NO2.8～6主要由葉輪、機殼、進風口等部分配直聯電動機，而組成。NO8～20除具有上述部分外，還有傳動部分等。

（1）葉輪由10個后傾機翼型葉片，曲線型前盤和平板后盤組成。用銅板或鑄鋁合金制造，并經動、靜平衡校正，空氣性能良好，效率高、運轉平穩。

（2）機殼做成兩種不同型式。NO2.8～12機殼作成整體，不能拆開。NO16～20的機殼制成三開式，除沿中分水平面分為兩半外，上半部再沿中心結垂直分為兩半，用螺栓連接。

（3）進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

（4）傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器組成。

四、性能與選擇

本樣本只給NO.10樣機的無因次性能表及曲線(見下圖）、由該性能表和曲線計算NO.10以上風機的有因次性能參數。

4-72NO.10樣機無因次性能表（見下圖：）

風機性能一般指在標準狀態下輸送空氣的性能。
機械效率：

電動機儲備系數 ：

軸功率

產品參數

4-72離心通風機性能與選用件表

4-72離心通風機性能與選用件表
