一、用途

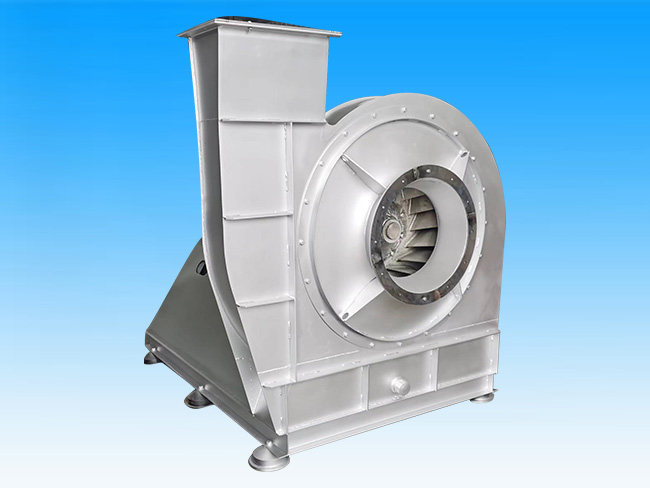

9-19型離心通風機，一般用于鍛冶爐及高壓強制通風，并可廣泛用于輸送物料、輸送空氣于無腐蝕性不自燃，不含粘性物質之氣體。介質溫度一般不超過50℃（最高不超過80℃），介質中所含塵土及硬質顆粒不大于150mg/m3。
二、 結構形式
本通風機為單吸入式，有NO4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號。
通風機可制成右旋和左旋兩種型式。從電動機一端正視，如葉輪順時針旋轉稱右旋風機，以“右”表示；逆時針旋轉稱左旋風機，以“左”表示。
風機的出口位置以機殼的出口角度表示?！白蟆薄ⅰ坝摇本芍瞥?°，45°，90°，135°，180°，225°共六種角度。
風機的傳動方式為A式（NO4-6.3）和D式(NO7.1-16)兩種。
三、結構特點
NO4-6.3主要由葉輪、機殼、進風口、支架等組成：NO7.1-16主要由葉輪、機殼、進風口、傳動組等組成。
（1）葉輪：9-19型風機葉片為12片，9-26型風機葉片為16片。均屬前向彎曲葉型。葉輪擴壓器外緣最高圓周速度不超過140m/S。葉輪成型后經靜、動平衡校正，幫運轉平穩。
（2）機殼：用普通鋼板焊接成蝸形殼整體。
（3）進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板組上。
（4）傳動組：由主軸、軸承管、聯軸器等組成，主軸由優質鋼制成，軸質箱整體結構，采用球軸承，用軸承潤滑脂潤滑。
四、性能與選擇
9-19型風機只給NO10樣機的無因次性能表及曲線。由給出的無因次性能表或曲線計算NO10風機的有因次性能。
9-19型NO.10樣機無因次性能曲線（上圖）
當使用狀態為非標準狀態時，必須把非標準狀態的性能換算到標準狀態的性能，然后根據換算性能選擇風機。
| 1 | 2 | 3 | 4 | 5 | 6 | | |
| φ | 0.03 | 0.037 | 0.044 | 0.051 | 0.058 | 0.065 | |
| ψ | 0.828 | 0.842 | 0.835 | 0.814 | 0.78 | 0.745 | |
| Ψb | 0.0478 | 0.0725 | 0.1025 | 0.1380 | 0.1793 | 0.2263 | |
| λ | 0.03247 | 0.0389 | 0.0451 | 0.05125 | 0.05785 | 0.065 | |
| ηm | 0.765 | 0.800 | 0.815 | 0.81 | 0.782 | 0.745 | |
電動機儲備系數
| 軸功率/KW | ＜0.5 | ＞0.5～1 | ＞1～2 | ＞2～5 | ＞5 |
K | 1.5 | 1.4 | 1.3 | 1.2 | 1.15 |
產品參數
9-19 離心通風機性能與選用件表
| 機號 NO | 傳動 | 轉速 | 序 | 流量 | 全壓 | 內 | 內功率 | 所需功率 | 電動機 | 橡膠墊 | 螺栓 | 螺母 | 墊圈 | |
型號 | 功率 | |||||||||||||
4 | A | 2900 | 1 | 824 | 3584 | 70 | 1.16 | 1.5 | Y90-2 | 2.2 | 11×70 | M8×40 | M8 | 8 |
Y100L-2 | 3 | 13×90 | M10×45 | M10 | 10 | |||||||||
4.5 | A | 2900 | 1 | 1174 | 4603 | 71.2 | 2.07 | 2.5 | Y112M-2 | 4 | 13×90 | M10×45 | N10 | 10 |
5 | A | 2900 | 1 | 1610 | 5697 | 72.7 | 3.43 | 4.1 | ||||||
Y132S2-2 | 7.5 | 13×90 | M10×45 | M10 | 10 | |||||||||
Y160M1-2 | 11 | 16×100 | M12×50 | M12 | 12 | |||||||||
5.6 | A | 2900 | 1 | 2262 | 7182 | 72.7 | 6.05 | 7.0 | 16×100 | M12×50 | M12 | 12 | ||
Y160M-2 | 11 | |||||||||||||
Y160L-2 | 18.5 | 16×100 | M12×50 | M12 | 12 | |||||||||
6.3 | A | 2900 | 1 | 3220 | 9149 | 72.7 | 10.91 | 12.5 | Y160L-2 | 18.5 | 16×100 | M12×50 | M12 | 12 |
Y200L1-2 | 30 | 20×100 | M16×60 | M16 | 16 | |||||||||
9-19系列NO4～6.3A離心通風機外形及安裝尺寸圖 (上圖)
9-19系列NO4～6.3A離心通風機外形及安裝尺寸表 （下表）
9-19 系列NO7.1～16D離心通風機外形及安裝尺寸圖 （上圖）
9-19 系列NO7.1～16D離心通風機外形及安裝尺寸表 （下表）
9-19系列NO7.1～16D離心通風機外形及安裝尺寸表
通風機性能選用表
外形及安裝尺寸表
